产品名称滤板

滤板是水厂过滤工艺中关键装置，在滤池中起到承载滤料层过滤和反冲洗配水（气）的双重作用。滤板质量的优劣直接关系到水厂的滤后水质、水量及运行的长期效益。80年代以前建造的滤池配水布气系统大多采用：丰型管（大阻力配水）；陶瓷、混凝土、塑料滤砖（中阻力配水）；多孔水泥板（小阻力配水）。近年来出现一些塑料和玻璃钢滤板，但无论何种形式，以往滤池配水系统都存在着一些弊端。故目前工程上应用较为普遍的滤板为混凝土预制滤板和现场整体浇筑滤板。

订购热线：400-9910-860

产品详情

产品介绍
PRODUCT INTRODUCE

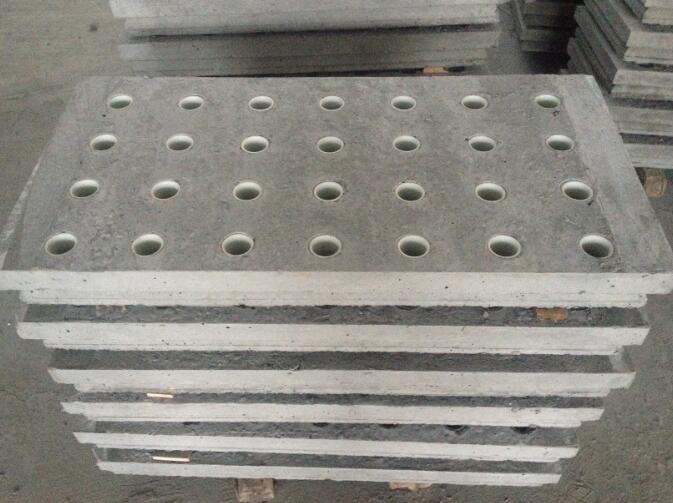

预制滤板适用范围：各种规模的小阻力配水或小阻力配水布气的滤池中，例如V型滤池、D型滤池（彗星式纤维滤池）、普通快滤池、曝气生物滤池、无阀滤池、虹吸滤池、活性炭滤池等。

1 (2)

技术指标：

承载能力：有2吨/平方、4吨/平方、6吨/平方，可根据各种滤池对滤板的承载能力的要求进行设计制作。钢筋保护层厚度：≥25mm。

常用规格：490*980（mm）、960*960（mm）、980*980（mm）等，可根据滤池需要订制。滤板厚度：常规为70mm、100mm、150mm，亦可根据客户需要订制。滤头安装密度：36个/m2、49个/m2、56个/m2、64个/m2，可根据滤池需要订制。

公差：

滤头预埋件水平误差：±1.5mm 滤板平面度误差：±2mm 滤板厚度误差：±2mm 滤板对角线误差：不大于5mm 生产工艺条件及要求：按GB50204标准执行。

外观质量：表面平整，四边无破损，预埋套管准确无倒错、歪斜、遗漏，套管内无堵塞。

我们的技术优势：滤板四周为上宽下窄的凹槽设计，密封方便、快捷、牢固。独特的结构设计，可安装我司高度可调式滤头，降低了滤板安装要求，也为配水布气均匀性提供了保证。技术团队支撑，为您提供科学合理的滤板工艺设计。

我们的加工优势：采用钢制平模和立模加工，加工效率高、精度高、强度高；

化场地，规模化、标准化产生，生产成本低、周期短，并备有大量常用规格的库存，可确保及时供货；

数十套不同品种的钢制平模、立模，基本满足常用需求。

1 (8)

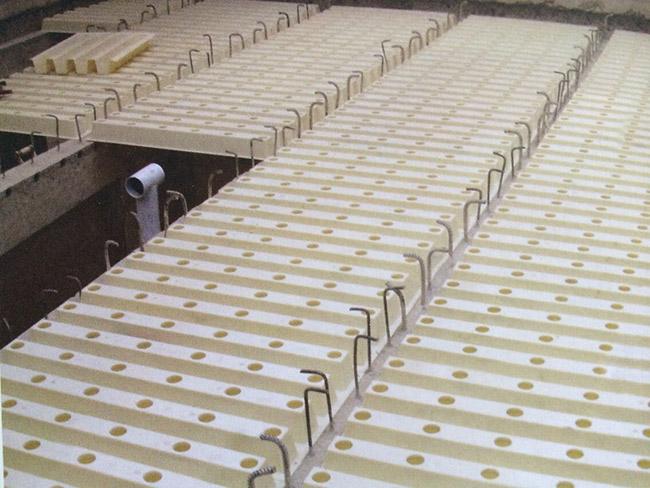

整体浇筑滤板：整体浇筑滤板指是采用专用模板（塑料模板或木模板）现场连续整体浇筑并与滤池池壁连接为一体的，安装可调式滤头的钢筋混凝土滤板。
1适用范围：
适用于大规模的小阻力配水布气的滤池，如V型滤池、D型滤池（彗星式纤维滤池）、曝气生物滤池中应用较多。因其施工复杂、化程度高，中小规模的自来水厂、污水厂没有规模优势，往往造价较高，不宜采用。
2整体浇筑滤板主要优缺点：
(1)强度高，承载力大，达6吨/平方以上；
(2)密封性好；
(3)布气配水均匀性可调；
(4)对于规模较大的滤池有成本优势，对于小规模的滤池则成本劣势明显；
(5)若滤板出现施工质量问题，则很难修复，在使用过程的维修非常麻烦；
(6)现场施工工序复杂，质量控制要求高。
3专用塑料模板技术参数
(1) 规格：
1138*618（mm），每块安装滤头24个，适用于池长1.2米的倍数，池宽0.6的倍数；960*468（mm），每块安装滤头18个，适用池长1米的倍数，池宽0.45米的倍数；960*950（mm），每块安装滤头49个，适用池长1米的倍数，池宽1米的倍数；
(2)材质：ABS或不饱和聚酯树脂；
(3)使用温度：不大于60℃；
(4)外观质量：表面平整，无开裂、缩痕、气泡、毛边等缺陷；
(5)挠度要求：当模板载荷为4kN/m2时，模板跨中变形小于1.2mm；
(6)卫生要求：当应于生活饮用水工程时，应符合《生活饮用水输配水设备及防护材料的安全性评价标准》。

整体浇筑1
